Mesin Uji Universal - UTM

UTN

Permintaan Penawaran

Permintaan Solusi Kustom

Pilih Varian

UTN

UTN/E

UTN-HGFL

Fitur - Mesin Uji Universal

Akurasi pemuatan setinggi 1%
Cocok untuk kecepatan bervariasi agar sesuai dengan berbagai macam material.
Perekam autografi rol kontinu disediakan sebagai standar untuk memungkinkan studi perilaku material.
Kolom berulir yang digerakkan motor untuk penyesuaian cepat dan mudah pada kepala silang bawah guna memudahkan pemasangan spesimen uji dengan cepat.
Akurasi pembacaan tinggi karena ukuran dan desain dial yang besar.

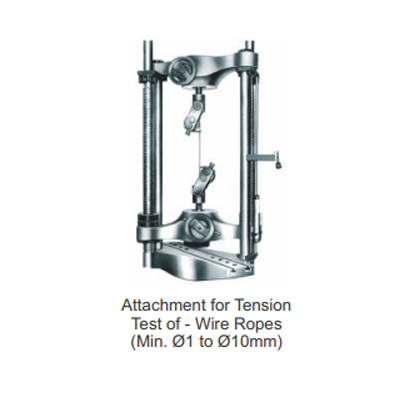

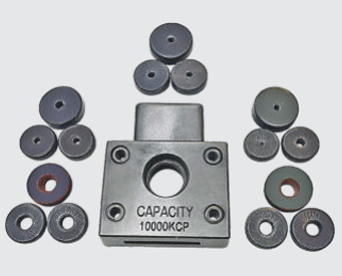

Berbagai macam aksesori standar dan khusus, termasuk penstabil beban.

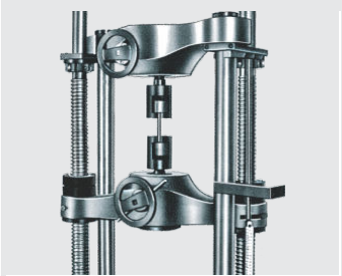

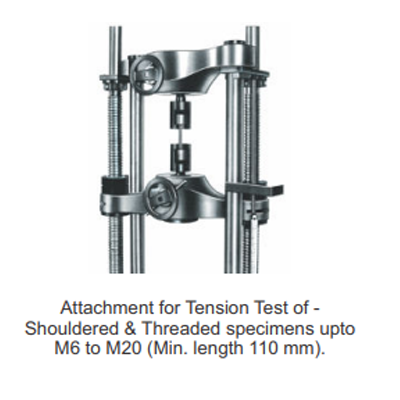

Perubahan mudah dari spesimen polos menjadi spesimen berulir dan berulir.
Jarak bebas yang besar dan efektif antar kolom memungkinkan pengujian spesimen standar maupun struktur.
Kontrol sederhana untuk kemudahan pengoperasian.
Rangka yang kuat dan kokoh dengan konstruksi yang sangat kaku.
Pengoperasian yang aman dipastikan melalui perangkat keselamatan.
Bandul yang sepenuhnya tertutup dan terlindungi.

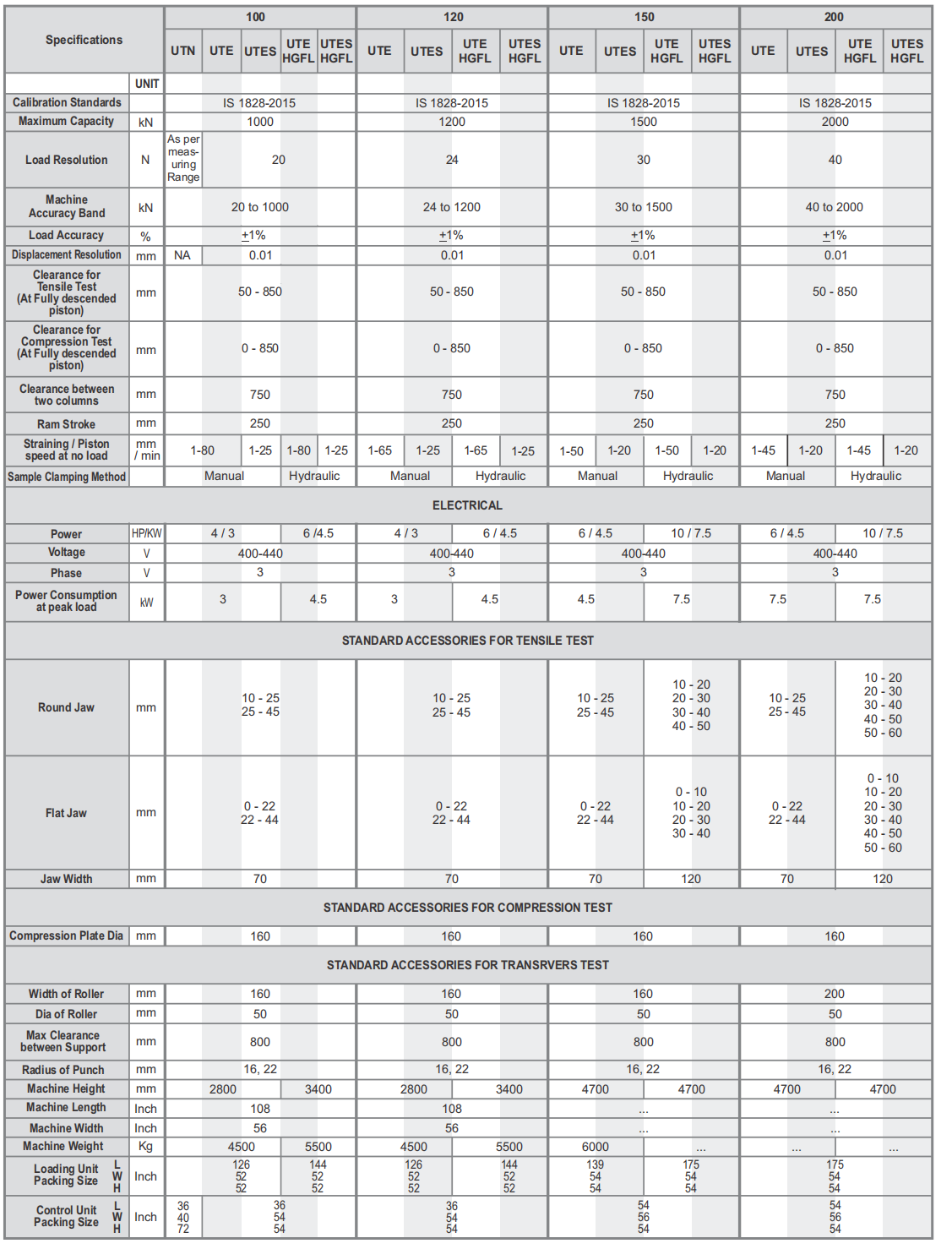

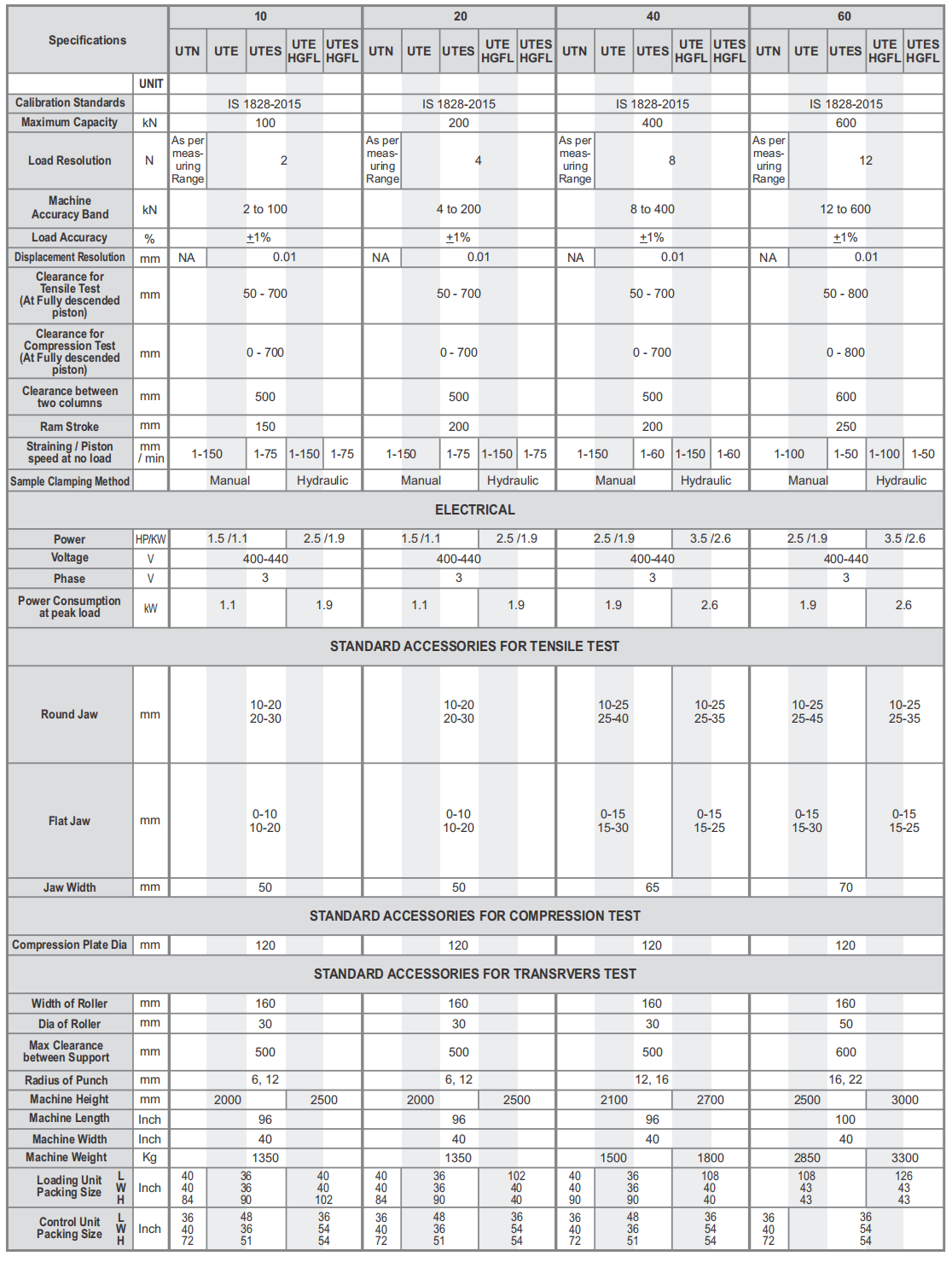

Kapasitas Beban: 100kNt 200kN, 400kN, 600kN, 1000kN

Dinamometer Bandul

Unit ini memungkinkan pemilihan rasio hidrolik yang menguntungkan sehingga menghasilkan gaya gesekan yang relatif kecil.

Oli bertekanan dalam silinder pemuatan mendorong piston pengukur secara proporsional dan menggerakkan sistem dinamometer khusus.

Piston diputar terus-menerus untuk menghilangkan gesekan.

Sistem dinamometer juga dilengkapi peredam integral dan memastikan keandalan operasi yang tinggi.

Beban yang ditransmisikan ke dinamometer dipindahkan melalui bandul ke indikator beban.

Aplikasi

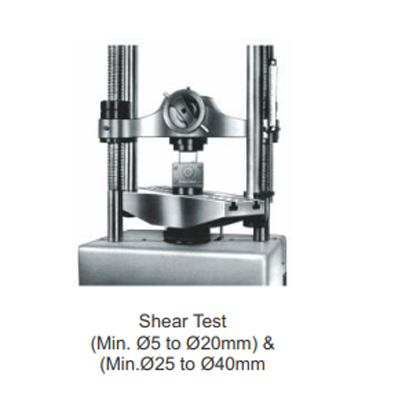

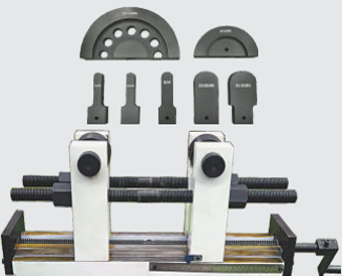

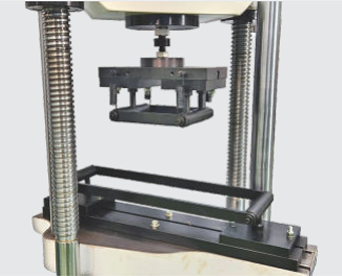

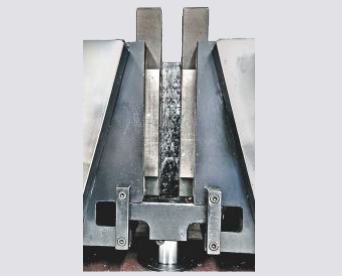

Mesin Uji Universal 'FIE' dirancang untuk menguji material Ferrous & Non-Ferrous di bawah beban tarik, tekan, tekuk, transversal, dan geser. Uji kekerasan pada logam juga dapat dilakukan.

Prinsip operasi

Pengoperasian mesin ini adalah dengan transmisi hidrolik beban dari spesimen uji ke perangkat indikator beban yang ditempatkan secara terpisah, yang bisa berupa analog, digital, atau dalam bentuk perangkat lunak komputer.
Sistem hidrolik sangat ideal karena menggantikan pemindahan beban melalui tuas dan mata pisau, yang rentan terhadap keausan dan kerusakan akibat guncangan saat benda uji pecah.
Beban diberikan oleh ram yang dilumasi secara hidrolik. Tekanan silinder utama ditransmisikan ke silinder sistem penginderaan beban yang terdapat di panel kontrol.

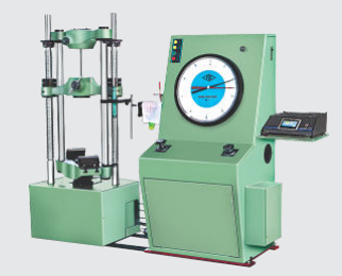

Dalam kasus IJTM analog, beban yang ditransmisikan ke silinder dinamometer ditransfer melalui sistem tuas ke bandul.
Perpindahan bandul menggerakkan mekanisme rak dan pinion, yang mengoperasikan penunjuk indikator beban dan perekam autografik. Dalam kasus IJTM Digital, beban ditransmisikan ke sel tekanan dan diubah menjadi beban pada unit tampilan.

Pemindahan

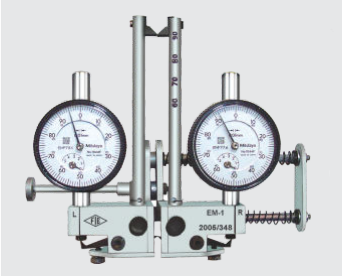

Dalam kasus UT M analog, skala perpanjangan, dengan kelulusan minimum 1 mm, disediakan untuk mengukur deformasi spesimen.

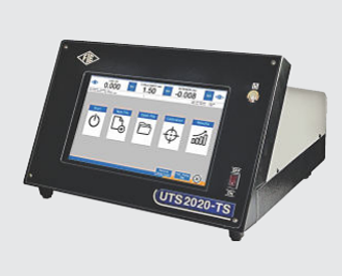

dalam kasus mesin Digital dan terkomputerisasi, encoder dihubungkan ke panel elektronik untuk pembacaan perpindahan.

Akurasi dan Kalibrasi

Mesin uji universal elektronik FIE dikontrol secara ketat untuk sensitivitas, akurasi, dan kalibrasi selama setiap tahap produksi.

Mesin dikalibrasi pada setiap rentang pengukurannya sesuai dengan prosedur yang ditetapkan dalam IS 1828: Padl. FIE Mesin Uji Universal Elektronik memenuhi standar "A" kelas 1 IS-1828-Bagian 1.

Fitur perangkat lunak berbasis Windows

Grafik daring di PC, Analisis data, Statistik, Penelusuran titik, penumpangan grafik untuk dibandingkan dengan standar, pembesaran grafik, dsb.
Kustomisasi laporan sesuai dengan kebutuhan khusus

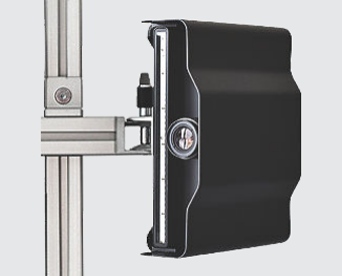

Kompatibel dengan Video Extensometer.

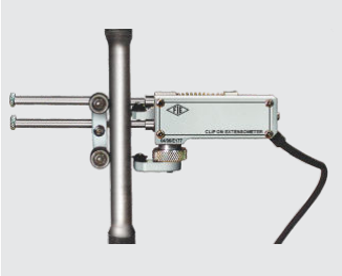

Kompatibel dengan ekstensometer nilai R & N.
Perhitungan tegangan bukti dari 0,1% hingga 1%.
Integrasi sampel khusus.
Kalibrasi perangkat lunak titik tunggal.
Fasilitas untuk mengekspor data ke format PDF, EXCEL & CSV.
Pemilihan unit untuk Grafik Waktu Nyata.
Pengujian Tak Terbatas dalam satu file batch.
