MESIN BROACHING PRO BROACH+(U DAN V)

DESKRIPSI TEKNIS - Mesin Uji DAMPAK

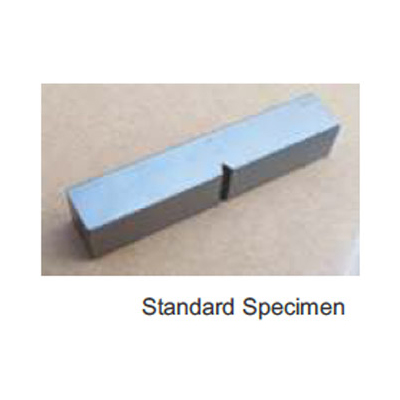

Mesin broaching bermotor kami adalah unit yang dipasang di lantai mandiri, dirancang khusus untuk memotong takik Charpy dan Izod 'V' dan 'U' dalam persegi standar 10mm yang telah dikerjakan sebelumnya

Metode Operasi

Mesin ini mudah dioperasikan dan konstruksinya kokoh, dengan pintu depan besar untuk memudahkan akses perawatan rutin. Desain mesin ini memberikan ketinggian kerja yang nyaman.

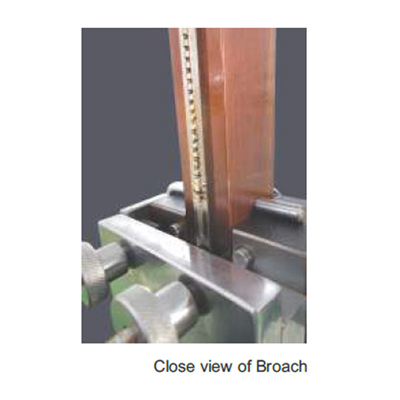

Operasi pemotongan dicapai dengan menggambar broach bergigi banyak yang dirancang khusus di seluruh spesimen.

Broach ditarik ke dalam mesin dengan pengaturan tipe rak dan pinion presisi melalui untuk memastikan broach memotong tegak lurus terhadap klem spesimen, sakelar batas dipasang untuk perjalanan akhir langkah.

Setelah kedalaman takik ditetapkan dan spesimen dijepit pada posisinya, pengoperasian mesin diaktifkan melalui tombol tekan turun dan naik.

Tombol berhenti tambahan dipasang untuk penggunaan darurat.

Tombol stop tambahan dipasang untuk penggunaan darurat. Pengoperasian mesin dikendalikan oleh tombol tekan turun dan naik, yang menggerakkan motor mesin maju dan mundur, sehingga langkah pemotongan dan pengembalian broach berada pada kecepatan tetap.

Motor memiliki perlindungan kelebihan beban termal untuk melindungi mekanisme penggerak.

Penjepit yang dioperasikan dengan tangan dipasang pada pelat atas mesin pada ketinggian kerja yang nyaman dan memastikan spesimen dipegang secara akurat dan aman pada posisinya.

Dilengkapi dengan sekrup penyetel dan penghenti ujung untuk memastikan posisi spesimen yang benar.

Penyetel mikro menyediakan pengaturan manual untuk kedalaman pemotongan broach dan kedalaman takik akhir. Setelah diatur, sekrup penyetel memberikan pengulangan untuk spesimen berikutnya.

Sampel diamankan dalam mesin dengan penjepit.

Lapisan tipis minyak pemotong diaplikasikan pada broach dan tombol tekan/saklar bawah dioperasikan yang menarik broach melalui spesimen untuk menghasilkan profil takik yang akurat.

Setelah takik dipotong, sampel dikeluarkan, tombol tekan/saklar pengangkat broach diaktifkan, yang mengangkat broach dan gigi broach dibersihkan, siap untuk sampel berikutnya.
